Detalhes do produto:
|
| Aplicação: | Intercambiadores de calor, caldeiras, sistemas de ar condicionado | Especificações: | Personalização |
|---|---|---|---|
| Material das barbatanas: | Aço carbono,aço inoxidável,304L/316LSaço inoxidável | Cores: | personalizado |
| Embalagem: | Embalagem de tubos de barbatanas aptas para uso marítimo | Tipo: | Tubos de barbatanas, tubos de trocador de calor |
| Materiais: | Aço carbono, aço inoxidável, cobre, alumínio | Comprimento do tubo: | 1m - 10m |
| Tratamento de superfície: | Galvanizado, polido, pintado | Tipo de barbatana: | Espiral |
| Destacar: | 6063 Tubos finos de alumínio,1100 Tubos de alumínio com nadadeira,1060 Tubo de alumínio com nadadeira |
||
Descrição do produto:
Os trocadores de calor de tubo com barbatanas são um tipo de projeto de trocador de calor que usa placas e câmaras com barbatanas para transferir calor entre fluidos.É muitas vezes categorizado como um trocador de calor compacto para enfatizar sua área de superfície de transferência de calor relativamente alta para a relação de volume.
Introdução ao produto
Material do BaseTube:
Aço inoxidável ((SA213 304)
Dimensão:
OD:16-140mm WT:2-10mm comprimento:1-25m
Material das barbatanas:
SA213-TP304H,Cobre,etc.
Tipo de barbatana:
KL, L, LL, H, espiral, baixo, tubos de estudo-Visual, tipo
Tubos de barras de aço inoxidável de cobre sem costura
Dimensão:
Espessura da barbatana:0.5-4.0 mm Altura da barbatana:5-30 mm3.5-40 mm
Faça a nave:
Limpeza de tubos de aço-punção de dentes em tiras de aço-Lançamento sólido em tripas de aço-Saldagem de alta frequência-Teste de pressão hidrostática, chamfering, polir-inspecção de qualidade -Embalagem
Método de produção: extrudido e serrado
Aplicações:
O custo dos trocadores de calor Fin é geralmente mais elevado do que os trocadores de calor convencionais devido a um maior nível de detalhe exigido durante a fabricação.Estes custos podem muitas vezes ser compensados pela economia de custos produzida pela transferência de calor acrescentada.
Os trocadores de calor de barbatana são geralmente aplicados em indústrias onde os fluidos têm poucas chances de impureza.O design delicado, bem como os canais finos no trocador de calor da barbatana, tornam a limpeza difícil ou impossível.
Os aquecedores e superaquecedores são um conjunto de tubos localizados na caldeira.O vapor das paredes de água passa para os superqueimadores, onde é aquecido acima da sua temperatura de saturação até que a temperatura máxima de funcionamento necessária seja atingida.O vapor superaquecido passa então pela tubulação principal para a turbina de alta pressão.O vapor de escape da turbina de alta pressão é conduzido para a caldeira para reaquecimento e de lá para as turbinas de pressão intermédia e baixaAs altas temperaturas de aquecimento aumentam a produção e a eficiência de uma central eléctrica.
Introdução ao produto
Vantagens do tubo de barbatana espiral:
O tubo com nadadeira H é o principal componente de intercâmbio de calor de toda a caldeira de gases de escape e o tubo com nadadeira H tem as seguintes vantagens.
1Excelente resistência ao desgaste
O trocador de calor de tubo com nadadeira H está disposto em linha e as nadadeiras H separam o espaço em várias pequenas áreas, que têm o efeito de igualar o fluxo de ar,comparando o trocador de calor de tubo liso com a disposição escalonada e o trocador de calor de barbatanas em espiral e assim por diante, nas mesmas outras condições, a vida útil do desgaste é 3 ~ 4 vezes maior.
2Redução da poluição
A formação de impurezas ocorreu no lado dorsal e no lado do vento do tubo.Tem uma boa função de autolimpeza na velocidade do vento adequada. Em ambos os lados do tubo de barbatanas H são formados canal reto, fuligem, pode obter o melhor efeito fuligem ao adotar soprador de fuligem.
3. Reduzir a resistência dos gases de escape
Como as barbatanas H formam canais retos em ambos os lados, e o anjo espiral das barbatanas espiral direcionar a direção do fluxo de ar,As barbatanas são propensas a impurezas e têm uma maior resistência à fumaça do que as barbatanas H.Por conseguinte, a utilização de tubos com barbatanas H pode reduzir a resistência do vento, reduzir a operação do ventilador e os custos de investimento.
O economizador de tubos de barbatanas espirais é um tipo de parte de caldeira, para ter duas simetrias circulares de aço a serem soldadas em tubos fluorescentes para formar uma forma positiva ins muito parecida com a letra "H", o chamado tubo H-fin.H economizador de tubos com nadadeira, muito utilizado em caldeiras, caldeiras industriais, energia marinha, como a cauda dos componentes dos trocadores de calor.
Os nossos produtos podem ser modificados de acordo com as necessidades dos nossos clientes e a situação.A empresa também desenvolveu sistemas de garantia da qualidade dos produtos independentes.A produção de tubos H-fin tem uma elevada eficiência de transferência de calor, têm resistência aos gases de combustão e são concebidos para um espaço reduzido.
| Parâmetros técnicos | O grau elevado de aleta de 0-16 mm ((ou o diâmetro exterior de aleta φ25-φ75); Largura das barbatanas de 2,0 a 5,0 mm; comprimento do tubo de barbatanas de 0,5 a 14 m. |
| Tubos de laminação simples de metal | de alumínio puro 1060 ou liga de alumínio 6063,6061. O diâmetro exterior deve ser inferior a 40 mm. |
| Tubos de rolagem de barbatanas metálicas duplas | Proteção por tubo contra a camada exterior de alumínio Tubos, resistentes à corrosão, com base em tubos podem ser feitos de tubos de aço carbono, além de tubos de aço inoxidável e tubos de cobre também podem ser usados, bem como tubos de liga de titânio |

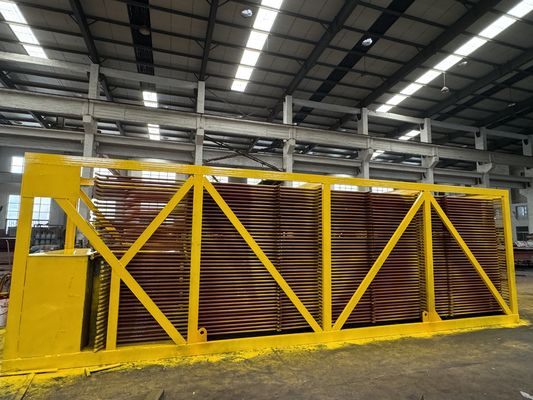

| Pacote | Os tubos de alumínio com nadadeiras são bem embalados em película de plástico no interior e estrutura de aço no exterior |
Características
Com a aparência artística e o tamanho preciso, o processo avançado para dobrar tubos e soldar, o equipamento de teste de primeira classe e tecnologia sofisticada.
Especificações
1. Adicionar a área de troca de calor e reduzir o número de tubos, também aumentar a área da secção de fluxo de fumo para reduzir a velocidade de fumo e abrasão.
2O tubo de barbatanas tipo H pode ser feito para duplicar o tubo de barbatanas tipo H, com alta rigidez para caber na fila de tubos longos.
3O economizador de barbatanas do tipo H dispostos em linha para fazer o espaço em muitas zonas pequenas, fluxo de ar mediado para reduzir a abrasão.
4Com canal reto para obter o melhor efeito de sopro de cinzas.
5A estrutura compacta reduz o peso e reduz os custos de fabrico.
| Material do tubo de base | Aço inoxidável, aço carbono, aço ligado, ligado de cobre, alumínio, SA179 | ||
| Material das barbatanas | Alumínio, liga de cobre, aço inoxidável, aço carbono | ||
| Padrão | As especificações do anexo I do Regulamento (CE) n.o 765/2008 devem ser cumpridas. | ||
| Profundidade das barbatanas | 0.5-3mm | ||
| - O que é isto? | 12.7-18 mm | ||
| Barbatanas por polegada | 8-20N (conforme pedido do cliente) | ||
| Requisito de ensaio | Teste de propriedades físicas, análise da composição química, teste não destrutivo, outra inspeção e teste conforme exigência do cliente. | ||
| Aplicação | Refrigerador de ar, Refrigerador de ar de carga, Condensador, Evaporador, Refrigerador de fluido, Refrigerador de gás, Refrigerador de óleo, Radiador, Refrigeração, Troca de calor de vapor para ar, super aquecedor, etc. | ||
Aplicação:
Refrigerador de ar, aquecedor a combustão, trocador de calor, caldeira naval, economizador, caldeira de central eléctrica, caldeira HRSG, unidade de recuperação de calor residual, aquecedor de ar, etc.
Características:1.Anticorrosivo2.Anti-desgaste3.Menos resistência ao contacto 4.Mais estabilidade
Os nossos produtos podem ser modificados de acordo com as necessidades dos nossos clientes e a situação.A empresa também desenvolveu sistemas de garantia da qualidade dos produtos independentes.A produção de tubos H-fin tem uma elevada eficiência de transferência de calor, têm resistência aos gases de combustão e são concebidos para um espaço reduzido.
| Parâmetros técnicos | O grau elevado de aleta de 0-16 mm ((ou o diâmetro exterior de aleta φ25-φ75); Largura das barbatanas de 2,0 a 5,0 mm; comprimento do tubo de barbatanas de 0,5 a 14 m. |
| Tubos de laminação simples de metal | de alumínio puro 1060 ou liga de alumínio 6063,6061. O diâmetro exterior deve ser inferior a 40 mm. |
| Tubos de rolagem de barbatanas metálicas duplas | Proteção por tubo contra a camada exterior de alumínio Os tubos, resistentes à corrosão, à base de tubos podem ser feitos de tubos de aço carbono, além de inoxidável Também podem ser utilizados tubos de aço e de cobre, bem como tubos de liga de titânio |
| Pacote | Os tubos de alumínio com nadadeiras são bem embalados em película de plástico no interior e estrutura de aço no exterior |
Q1: Quanto tempo é o período de garantia?
Oferecemos garantia de 18 meses para todas as peças sobressalentes (excluindo peças frágeis).
Q2: Como podemos garantir a qualidade?
1 Todas as máquinas estão em estrita conformidade com os requisitos do sistema ISO de qualidade e CE.
2 Cada procedimento é elaborado por trabalhadores qualificados, seguido por um especialista em controlo de qualidade.
3 Todas as informações dos nossos produtos podem ser verificadas num sistema de gestão eficiente.
P3: O que pode comprar de nós?
Economizador da caldeira, tubo da barbatana da caldeira, pré-aquecedor da caldeira, superaquecedor da caldeira, parede da membrana da caldeira,
Cabeças de colectores de caldeiras e outras peças sob pressão.
Q4: Que tipo de serviço fornece?
Antes das vendas:
Fornecer informações sobre produtos, previsões de pesquisa de mercado, personalização de produtos, processamento de produtos, consultoria e outros serviços para a sua conveniência.
Q5: Você é uma fábrica ou empresa comercial, onde você está localizado?
Somos uma fábrica, a apenas 130 km (cerca de 2 horas de carro) do aeroporto de Xangai.
Oferecemos serviço de recolha em Xangai para a sua visita.
